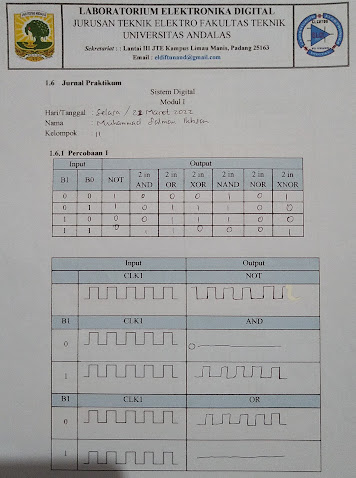

1. Jurnal [Kembali]
2. Hardware [Kembali]
- Logika NOT
- Logika AND
- Logika OR
- Logika XOR
- Logika NAND
- Logika NOR
- Logika XNOR
- Logicstate
- Logicprobe
- Jumper
- Modul D'Lorenzo
Percobaan 1
1.1 Jelaskan prinsip kerja rangkaian dalam gerbang logika NOT, OR, AND!
a. Gerbang AND
Prinsip kerjanya menggunakan prinsip perkalian dimana jika salah satu inputannya berlogika 0 maka dapat dipastikan bahwa outputan dari gerbang AND akan berlogika 0 karena apapun yang dikalikan dengan 0 akan menghasilkan 0,dapat kita lihat dalam percobaan yang diberikan inputan B0 dan B1 jika salah satunya berlogika 1 maka akan menghasilkan output 0.
b. Gerbang OR
Prinsip kerjanya yaitu menggunakan prinsip penjumlahan yang dimna jika salah satu input bernilai/berlogika 1 maka output yang dihasilkan akan bernilai/berlogika 1 pula, dan juga jika input berlogika 0 maka output yang dihasilkan juga akan berlogika 0 juga. Jika pada percobaan bahwa pada saat inputan B0 atau B1 belogika 1 salah satu atau kedua inputannya maka outputannya akan berlogika 1 maka dari bercobaan akan berlogika 1.
c. Gerbang NOT
Prinsip kerjanya yaitu menggunakan prinsip dimana gerbang logika yang input dan outputnya akan selalu berlawanan, dimana jika input bernilai 0 maka outputnya akan berlogika 1, begitupun sebaliknya jika input berlogika 1 maka output yang dihasilkan akan berlogika 0.
