Tugas Tr Unipolar :
KONTROL PENGERING PADI
1. Mengetahui dan memahami sensor LDR dan Rain Sensor
2. Mengetahui prinsip kerja sensor LDR dan Rain Sensor3. Mengaplikasikan sensor LDR dan Rain Sensor untuk memudahkan para petani
a. Alat
• Battery
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).
• Ground
•
b. Bahan
• Dioda
- Package Type: Available in DO-45 & SMD Packages
- Diode Type: Silicon Rectifier General Usage Diode
- Max Repetitive Reverse Voltage is: 1000 Volts
- Average Fwd Current: 1000mA
- Non-repetitive Max Fwd Current: 30A
- Max Power Dissipation is: 3W
- Max Storage & Operating temperature Should Be: -55 to +175 Centigrade
• Resistor
Spesifikasi :
Power (Watts) : 0,25 W, ¼ W
Tolerance : ± 5%
Packaging : Bulk
Composition : Carbon Film
Temperature Coefficient : 350ppm/°C
Lead Free Status : Lead Free
RoHS Status : RoHs Complient
• Relay
- Trigger Voltage (Voltage across coil) : 5V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanically)
• Op-Amp
Spesifikasi :
- large input voltage range
- no latch-up
- high gain
- short-circuit protection
- no frequency compensation required
- same pin configuration as UA709
Konfigurasi Pin :
- Pin 1 : Offset null 1
- Pin 2 : Inverting input
- Pin 3 : Non inverting input
- Pin 4 : Vcc (-)
- Pin 5 : Offset null 2
- Pin 6 : Output
- Pin 7 : Vcc (+)
- Pin 8 : N.C
• Mosfet IRF520
 |
| Gambar : Bentuk dan simbol Mosfet IRF520 |
konfigurasi Pin
Pin Number | Pin Name | Description |
1 | Source | Arus mengalir keluar melalui Sumber |
2 | Gate | Mengontrol bias MOSFET |
3 | Drain | Arus mengalir masuk melalui Drain |
SPESIFIKASI :
· N-Channel Power MOSFET
· Continuous Drain Current (ID): 9.2A
· Drain to Source Breakdown Voltage: 100V
· Drain Source Resistance (RDS) is 0.27 Ohms
· Gate threshold voltage (VGS-th) is 4V (max)
· Rise time and fall time is 30nS and 20nS
· It is commonly used with Arduino, due to its low threshold voltage.
· Available in To-220 package
• Rain Sensor

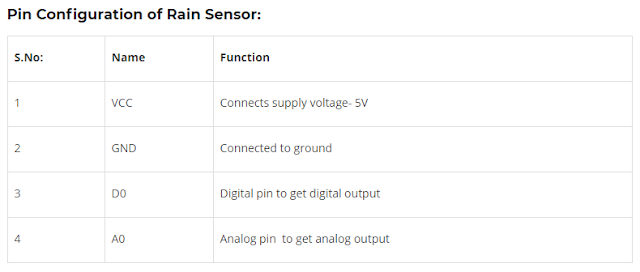

Konfigurasi Pin
1. VCC: 5V DC
2. GND: ground
3. DO: high/low output
4. AO: analog output
Spesifikasi :
1. Mengadopsi bahan dua sisi RF-04 berkualitas tinggi
2. Area: pelat nikel 5cm x 4cm di samping
3. Anti-oksidasi, anti-konduktivitas, dengan waktu penggunaan yang lama
4. Potensiometer menyesuaikan sensitivitas
5. Tegangan bekerja 5V
6. Format keluaran: Output switching digital (0&1) dan output tegangan analog AO
7. Ukuran PCB papan kecil: 3,2 cm x 1,4 cm
8. Menggunakan komparator LM393 tegangan lebar
• Sensor LDR
 |
| Gambar : Bentuk sensor LDR |
- Tegangan maksimum (DC): 150V
- Konsumsi arus maksimum: 100mW
- Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ
- Puncak spektral: 540nm (ukuran gelombang cahaya)
- Waktu Respon Sensor : 20ms – 30ms
- Suhu operasi: -30° Celsius – 70° Celcius
• Motor DC
Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakan-nya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.
Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.
Simbol rain sensor di proteus :
Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :
4) Dioda
Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :
Gambar Simbol Dioda
CARA KERJA DIODA
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).
A. Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.
B. Kondisi tegangan positif (Forward-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.
Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.
C. Kondisi tegangan negatif (Reverse-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.
5) Ground
Grounding atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde. Grounding atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Grounding dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.
5) Ground
- Grounding atau pertanahan adalah bagian dari peralatan listrik rumah. Namun kebanyakan dari masyarakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde. Grounding atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Grounding dalam rumah terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.
Prosedur percobaan :
1. Bukalah aplikasi proteus terlebih dahulu.
2.Buka schematic capture, pilih bagian component mode (
), dan pada bagian devices klik 'P'.
3.Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
4.Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
5.Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
6. Buka bagian Terminals mode (
).
7.Pilih terminal yang diperlukan.
8.Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
9.Rangkailah semua komponen sesuai prinsipnya.
10.Klik play (
) pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
11.Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output.
◼ Gambar Rangkaian
◼ Prinsip Kerja
Pada saat musim hujan, para petani jagung merasa cemas ketika mereka sedang menjemur hasil panen mereka. Rasa cemas tersebut akan bertambah pada saat menjemur jagung namun sedang berada di sawah atau di luar , dan dirumah sedang tidak ada orang. Dari kejadian itu para petani harus mengecek setiap waktu agar pada saat mendung gelap atau turun hujan jagung bisa langsung di tutup terpal, karena kawatir jagung basah terkena air hujan. Cara kerja alat ini adalah mendeteksi cuaca disekitar melalui sensor hujan dan sensor LDR, ketika sensor tidak menerima cahaya maka alat akan menterjemahkan akan terjadi hujan, sehingga alat akan menutup atap agar jagung terlindung dari air hujan. Ketika sensor mendeteksi sinar matahari alat akan menterjemahkan bahwa cuaca disekitar panas, sehingga alat akan membuka atap agar terkena sinar matahari. Sedangkan sensor hujan mendeteksi tetesan dari air hujan.
